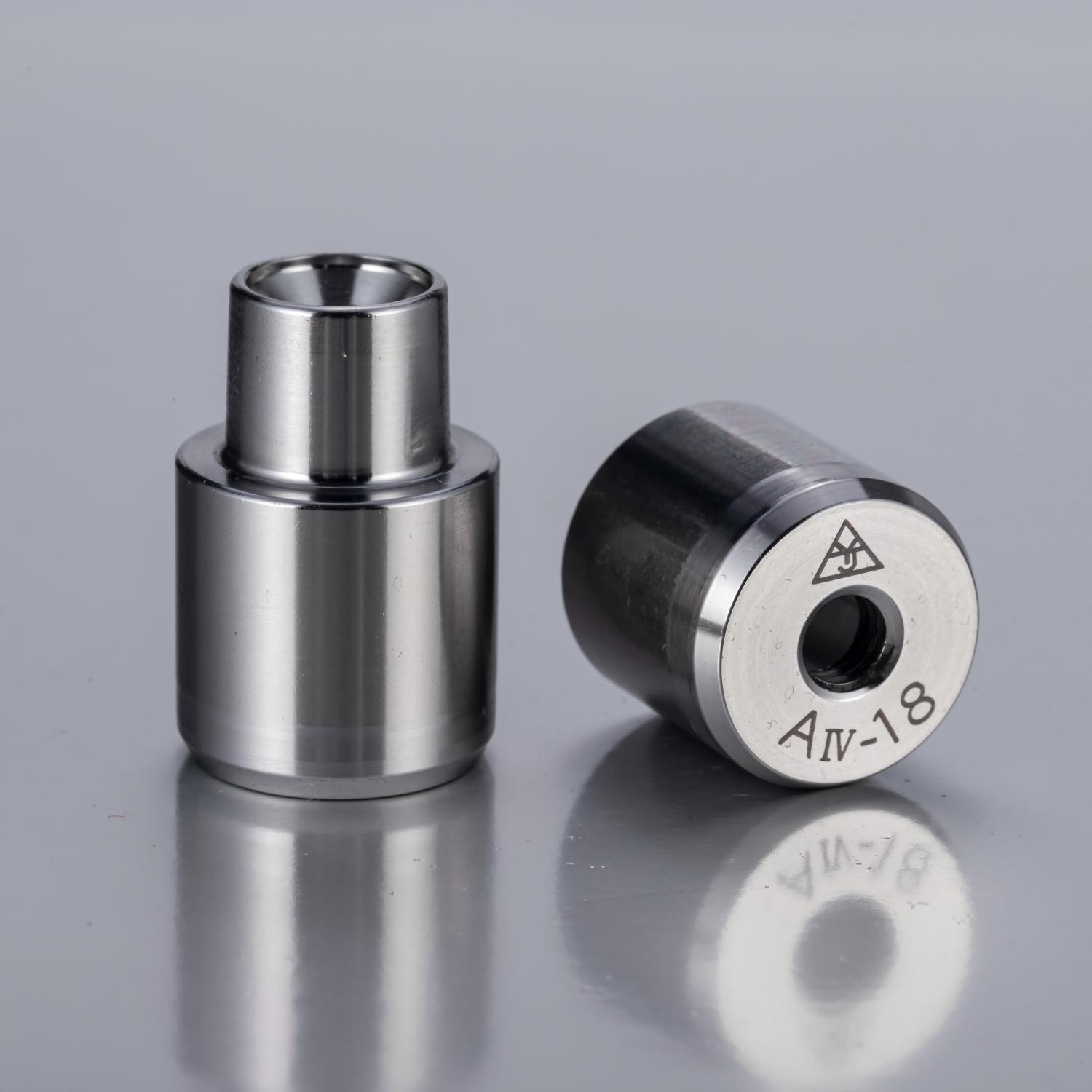

1.材質 D2,高強度高耐磨;2.超空處理,硬度 HRC 60~62;3.單件同軸度≤ 0.002mm;4.端面限位錐面定位,耐磨損不卡死;5.定位間隙可根據 1:20 比例調整。

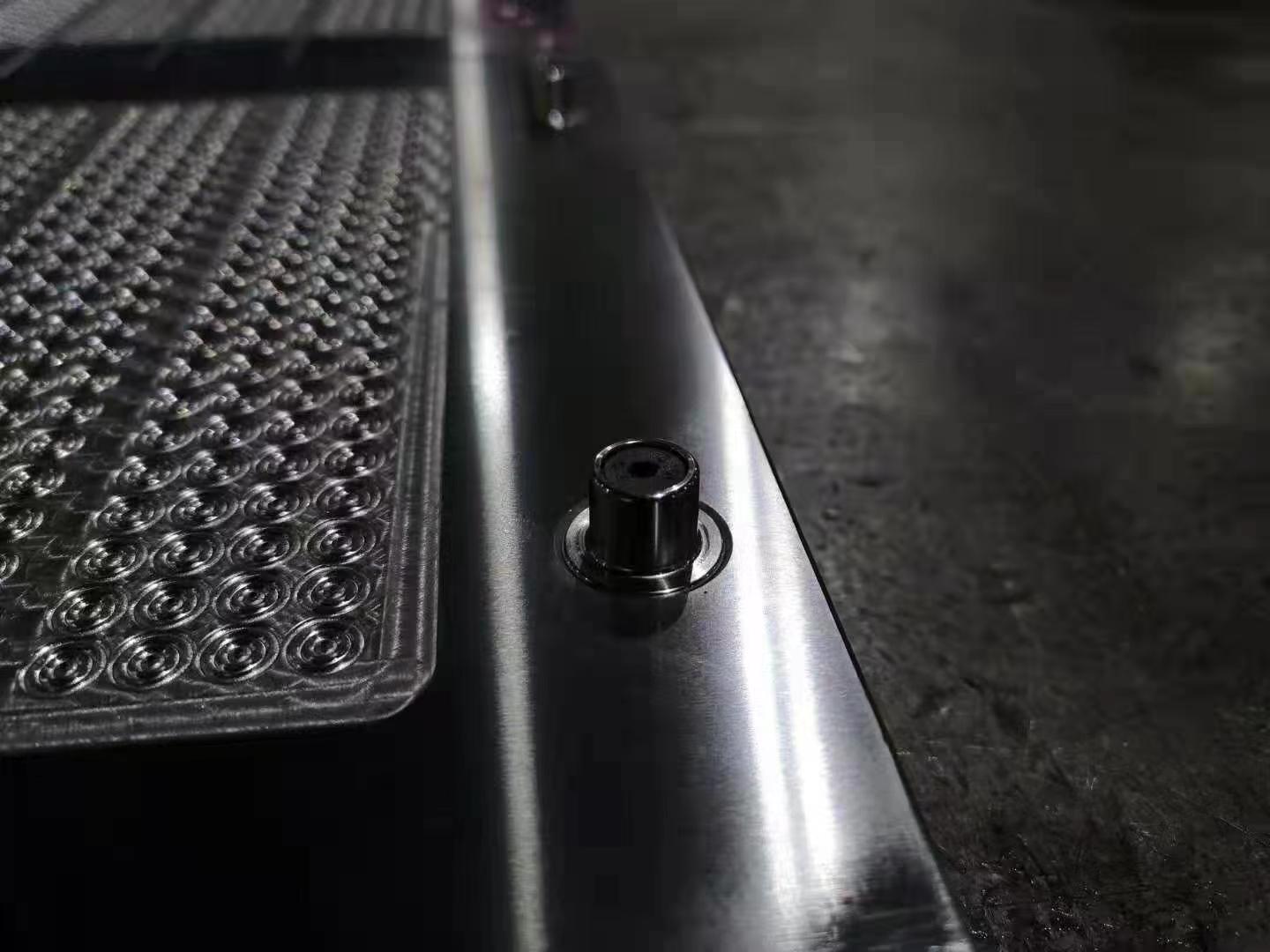

高精吹塑模、硅橡膠模、精密夾具、工裝定位等。

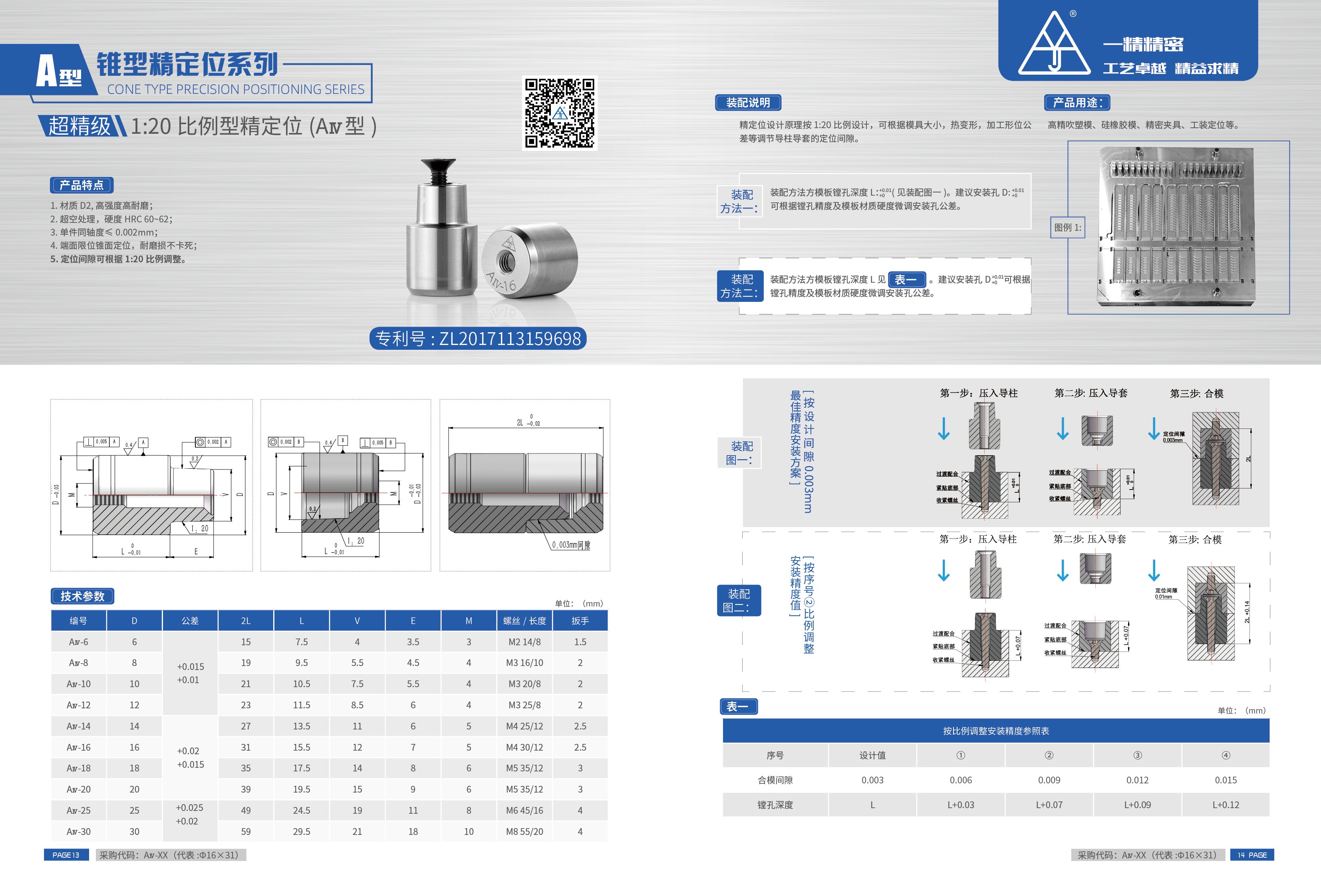

精定位設計原理按 1:20 比例設計,可根據模具大小,熱變形,加工形位公差等調節導柱導套的定位間隙。裝配方法一:裝配方法方模板鏜孔深度L:招”( 見裝配圖一 )。建議安裝孔 D:.”可根據鏜孔精度及模板材質硬度微調安裝孔公差。裝配方法二:裝配方法方模板鏜孔深度L見表一建議安裝孔 D.“可根據鏜孔精度及模板材質硬度微調安裝孔公差。
